Q641F气动法兰球阀产品概述:
Q641F气动法兰球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
Q641F气动法兰球阀产品特点:
1、齿轮式双活塞,输出力矩大,體积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带電讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接為产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

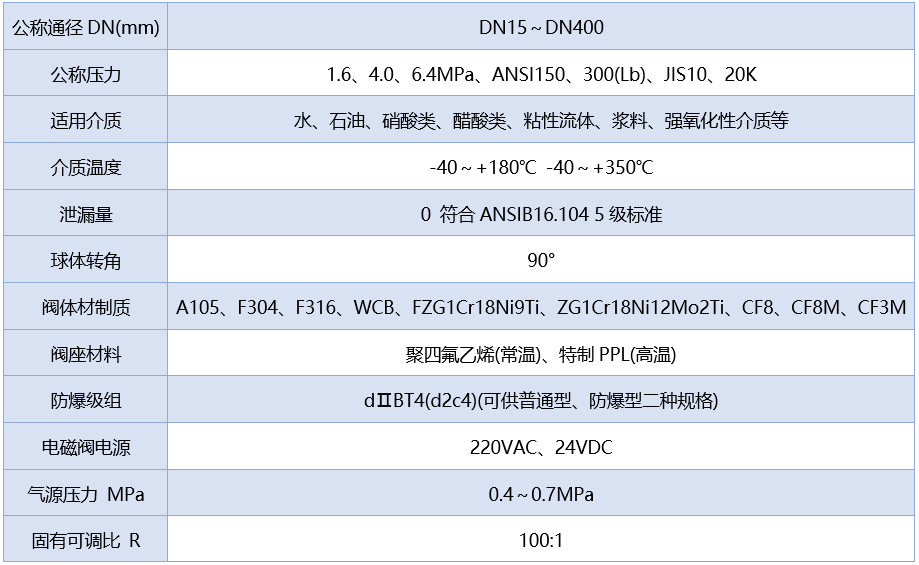

Q641F气动球阀性能参数:

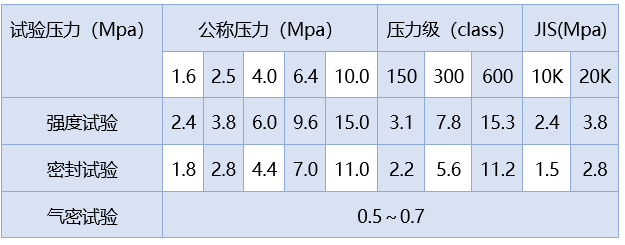

试验压力:

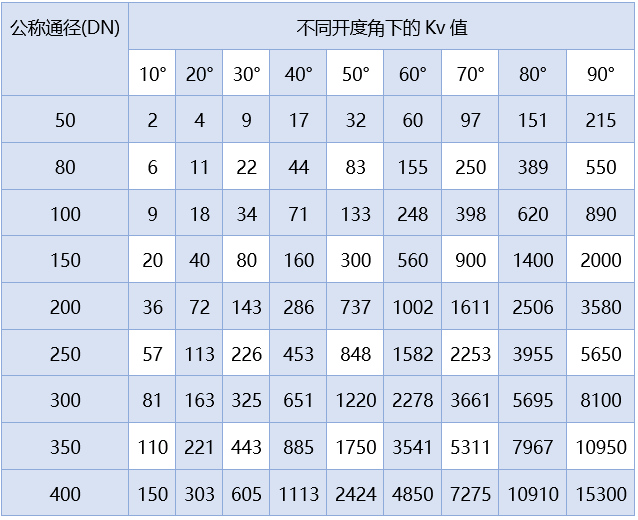

流量系数:

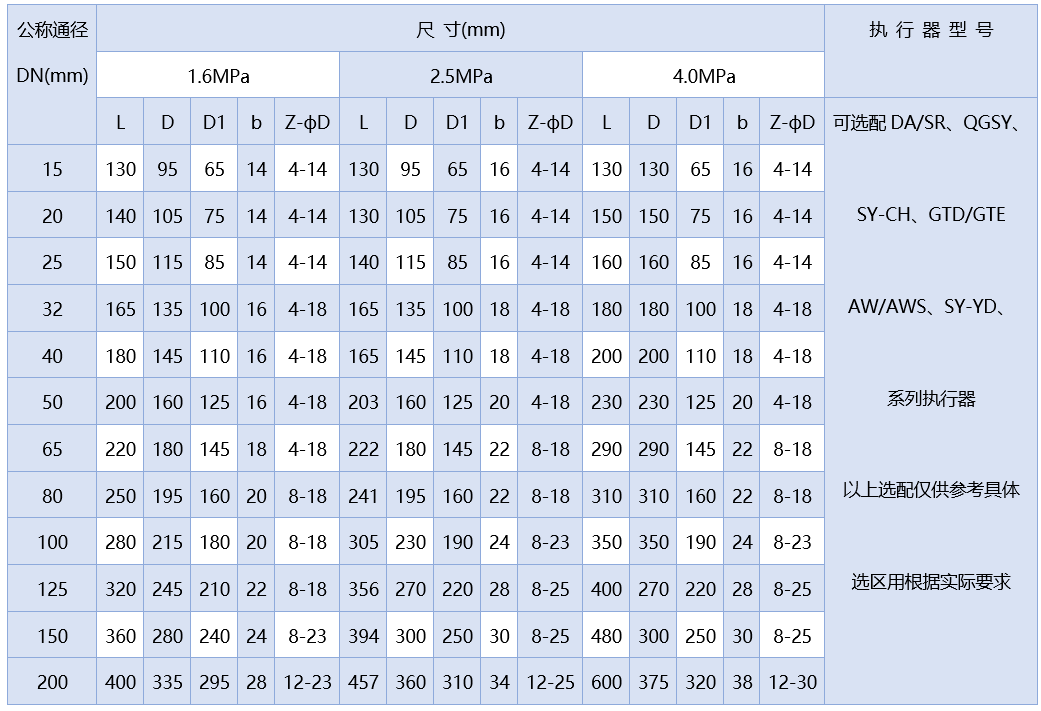

气动法兰球阀安装尺寸表:
